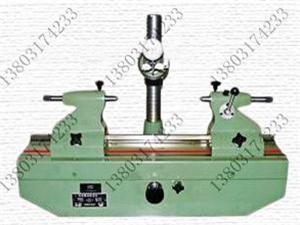

齒輪跳動檢查儀,齒輪跳動檢測儀,齒輪徑向跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。齒輪跳動儀測定齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的_接觸。
安置在儀器底座16上的臺面15，可用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動，可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课?。松開緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。

齒輪跳動檢查儀,齒輪跳動檢測儀,齒輪徑向跳動檢查儀附件：
1.直角杠桿：供測端面跳動。
2.扳手：供裝拆側頭。
3.球形測量頭：供直角和水平杠桿用。
4.接頭：供接長圓錐測量頭。
5.圓錐測量頭：供測200壓力家，模數1-6mm齒輪。
6.千分表球形測量頭：供測圓柱或圓錐徑向跳動。
7.水平杠桿：供測內齒和齒輪及內孔徑向跳動。
使用直角和水平杠桿時，可用螺桿22將其固定在測量支架8上。
